fisherS200调压器
S200系列型型调压器

灵敏的关闭特性
可选内置式安全放散装备
可选一体式监控式调压装置
压力设定简单
调压精度高
进口压力范围:最大10 bar
出口压力范围:6-690 mbar
最大流量:777 Nm3/h
精度:±2.5%
特别适合于直燃设备
可用于天然气、人工煤气、液化石油气、  空气等多种气体
为经济型减压控制设计,适用于居民区、商业、工业等多种场合
调压精确、关闭灵敏、压力设定简单
一体化的过压、失压切断和安全放散装置确保用户安全
可在线维修,可安装于任何位置
连接方式:2" 螺纹,2" ANSI 125FF 法兰
材料:铸铁,WCB 钢制阀体
温度:-29°~66℃

灵敏的关闭特性
可选内置式安全放散装备
可选一体式监控式调压装置
压力设定简单
调压精度高
进口压力范围:最大10 bar
出口压力范围:6-690 mbar
最大流量:777 Nm3/h
精度:±2.5%
特别适合于直燃设备
可用于天然气、人工煤气、液化石油气、  空气等多种气体
为经济型减压控制设计,适用于居民区、商业、工业等多种场合
调压精确、关闭灵敏、压力设定简单
一体化的过压、失压切断和安全放散装置确保用户安全
可在线维修,可安装于任何位置
连接方式:2" 螺纹,2" ANSI 125FF 法兰
材料:铸铁,WCB 钢制阀体
温度:-29°~66℃

  fisherS200调压器

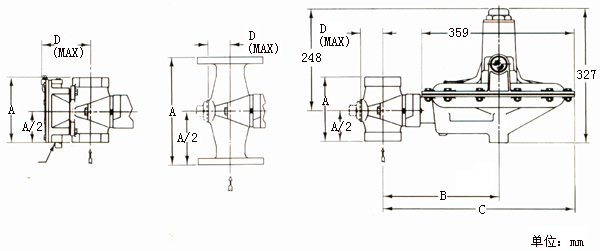

 外形尺寸

阀体尺寸
A
B
C
D
螺纹连接
125FF法兰
250FF法兰
放散监控性阀体
所有其它型号
螺纹连接
法兰连接
1-1/2
156
--
--
281
460
106
37
--
2
156
254
267
270
449
118
48
56

fisherS200

 主要零部件材料

 技术参数

零部件名称
材料名称
主阀体
铸铁/钢
弹簧腔体
阀芯
阀座
铝+丁腈橡胶/氟橡胶
弹簧
皮膜
丁腈橡胶/氟橡胶
皮膜连接杆
密封件
丁腈橡胶/氟橡胶

项目
指标
入口压力
最大10Bar
出口压力
5~690Bar
工作温度
-29~66℃
C1
35
Cg
38~910
连接尺寸
1-2、2¨,2¨NPT螺纹
2¨ ANSI 125FF 法兰
重量
13kg

 流量表(Nm3/h)
S200型调压器

出口压力
mbar
进口压力 bar
0.027
0.069
0.10
0.34
0.90
1.7
4.1
6.9
8.6
15
26.8/48.2
10.7/102
13.4/134
25.5/268
42.9/268
118/268
118/268
182/268
182/268
17
24.1/42.9
10.7/88.4
13.4/121
25.5/268
42.9/268
59/268
115/268
182/268
182/268
27
-
10.7/77.7
13.4/107
25.5/255
42.9/268
56.3/268
188/268
188/268
188/268
50
-
8.04/45.6
13.4/93.8
24.1/174
40.2/268
56.3/268
118/268
188/268
188/268

 S200H型调压器

出口压力
mbar
进口压力 bar
0.14
0.41
1.0
2.1
4.1
6.9
8.6
0.069
13.4/80.4
29.5/201
42.9/321.6
64.3/402
115.2/402
182.2/402
182.2/348.4
0.21
-
26.8/235.8
40.2/375.2
64.3/536
115.2/536
182.2/536
182.2/536
0.34
-
21.4/169
40.2/361.8
67/603
112.6/777.2
155.4/670
160.8/428.8
表中所列数据为最大和最小阀口尺寸对应的流量;阀口尺寸依次为6.4mm,9.5mm,12.7mm,19.1mm,25.4mm,30.2mm。
表中数据为标准状态下比重为0.6天然气的流量,换算系数:丙烷:0.628,丁烷:0.548,空气:0.775,氮气:0.789;
其中气体:表中数据乘以0.775,现除以该气体比重的平方根(空气比重=1)
